保你在遇到运算放大器用做比较器电路不再犯晕

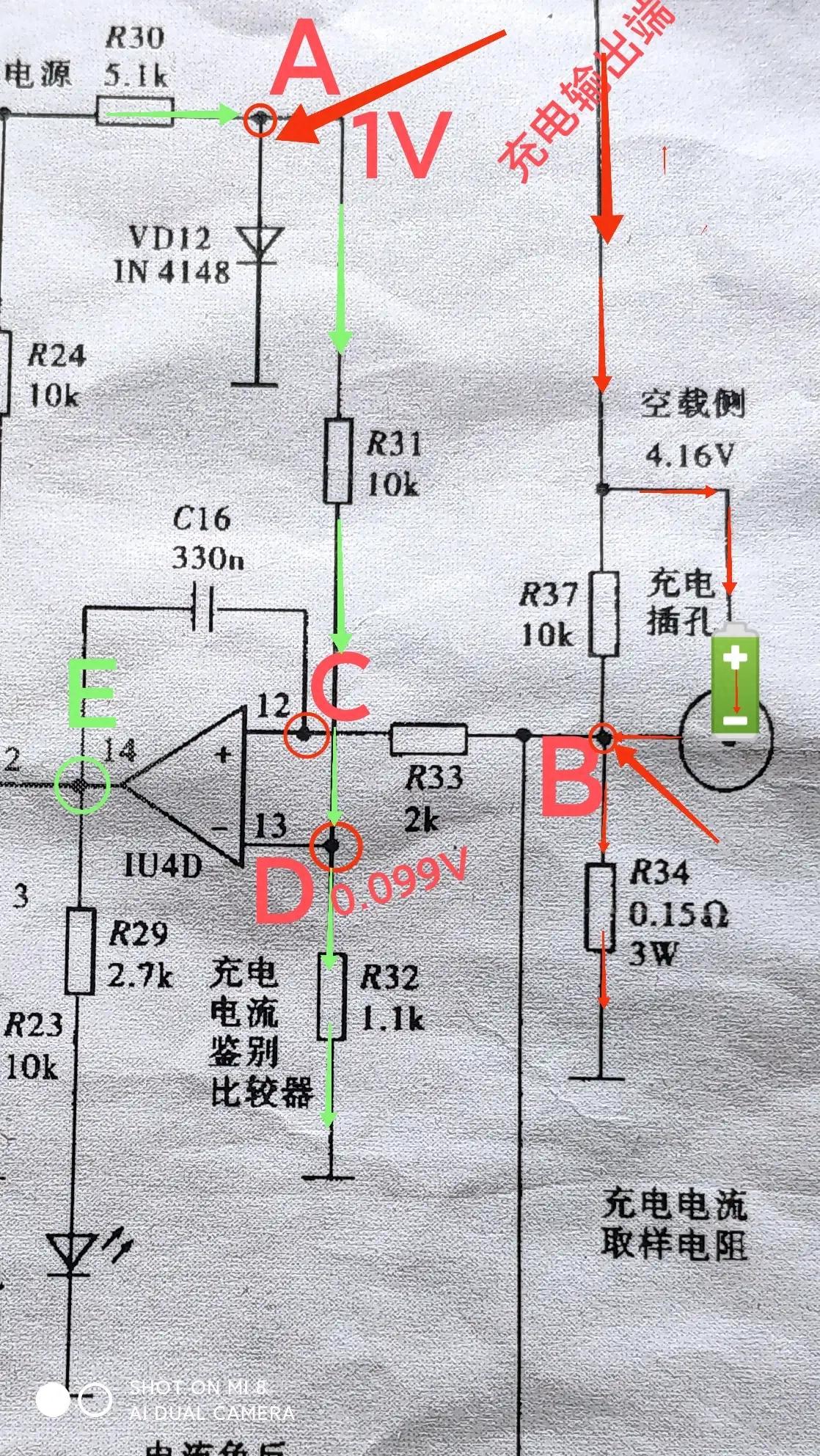

运算放大器在电路图中的符号就是下图标识为IUD4，有两个输入端、一个输出端，标正号(+)为正相输入端，标负号(-)为反相输入端。在把运算放大器用做比较器时，输出端不是输出低电平，就是高电平，输出端的电平高低要看正相输入端与反相输入端电压高低的比较whatsapp网页版，当比较结果为正相输入端电压高，输出端就输出高电平；当比较结果为反相输入端电压高，输出端就输出低电平，输出的高电平低电平具体数值要看运算放大器的技术手册，一般大体为或接近运算放大器的供电正负电压，高电平为+VCC，低电平为-VCC，如是单电源供电，高电平为+VCC，低电平为0(如是5V高电平为5V，低电平为0V)。
在具体应用中，一般有一个输入端的电压是固定的，在下图中反相输入端(13脚)是固定电压，它的电压来源于A点电压经R31、R32串联分压得到，因为A点电压受其连接的IN4148二极管钳位作用，A点电压为IN4148二极管正向导通电压，查IN4148技术手册正向导通电压为:1V，分压后反相输入端(13脚)是固定电压为0.099V。
下面来看正相输入端的来源whatsapp网页版，下图右侧充电输出端红色箭头→所指经电池后，又经R34电阻入地，回到充电线圈绕组感生电动势负(-)，构成充电电流回路whatsapp网页版，有电流流过势必会在R34电阻上产生电压即B点电压，也即正相输入端的电压(为啥以后详解)。算一下，R34是0.15Ω，0.099/0.15=0.661mA,也就是说给电池充电电流达到0.661mA时，正相输入端的电压也是0.099V，再进一步，当电池充电电流小于＜0.661mA，正相输入端的电压就小于＜0.099V,这时反相输入端电压大于＞正相输入端电压，输出端低电平；当电池充电电流大于＞0.661mA，正相输入端的电压就大于＞0.099V,这时反相输入端电压小于＜正相输入端电压，输出端高电平。
在下图中当输出端输出高电平时，充电指示灯红灯亮起，并输出到下一级电路；输出端输出低电平时，充电指示灯红灯不亮，低电平输出到下一级电路，经下一组运算放大器运算绿灯亮，表示充电完成。
