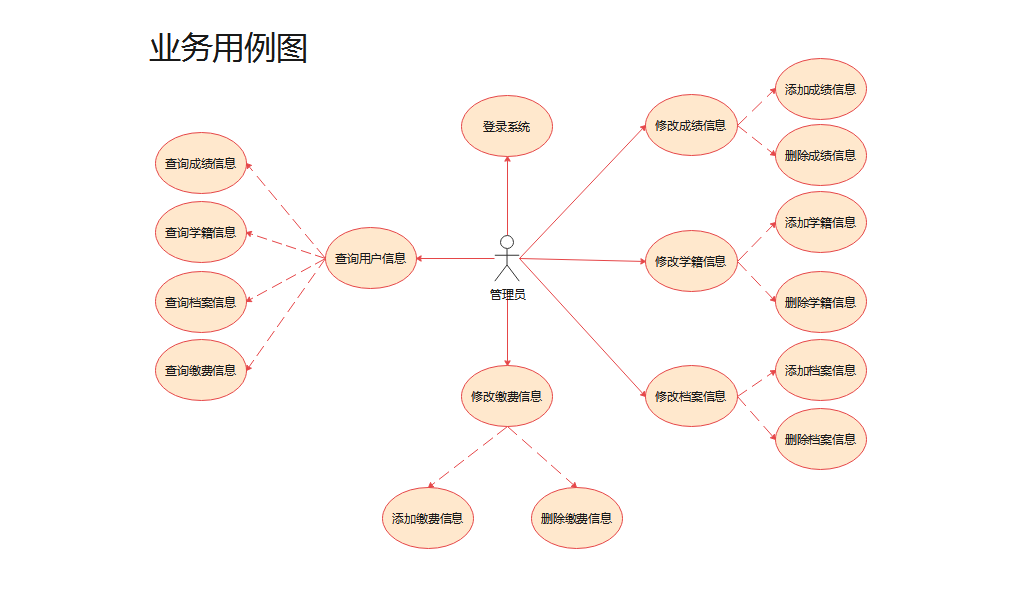

什么是用例图?

用例图用于向客户形象化地表述软件产品的功能,帮助与软件产品交互的参与者更好地理解与操作软件。

用例图的主要元素是各种用例和不同角色的参与者,同时也是帮助开发团队,以一种可视化的方式理解系统的功能需求,从而更好地进行功能模块的设计与开发。

如何绘制用例图?

用例图的价值

缩短软件开发的生命周期:用例图可以通过系统的预期功能来分析需求,对开发阶段的不确定性因素,进行各种案例分析,有效地规避了开发阶段产生的漏洞,进而也缩短了软件开发的生命周期。

高内聚低耦合:用例图可以满足一个大型软件系统下划分模块的案例分析,模块之间互不冲突却又相互关联,为开发技术人员理解系统功能与编码工作减轻了压力。

客户化:用例图很好地体现了软件开发团队,站在用户角度开发的思想,同时也是为后期的维护与更新升级工作做预先准备。

如何绘制用例图?

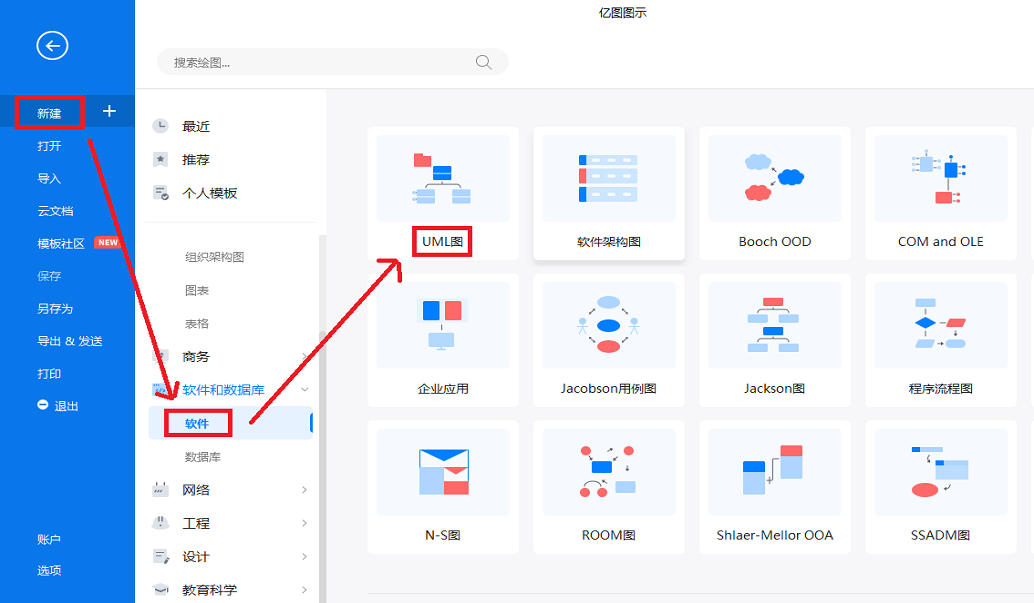

1、新建:进入万兴图示(原亿图图示)官网(https://www.edrawsoft.cn/edrawmax/),下载客户端并打开,用例图是属于UML图的范畴内,所以创建用例图需从UML图入口进入。按照“新建->软件->UML图”的箭头指向操作。双击UML图,创建一张新的画布。

如何绘制用例图?

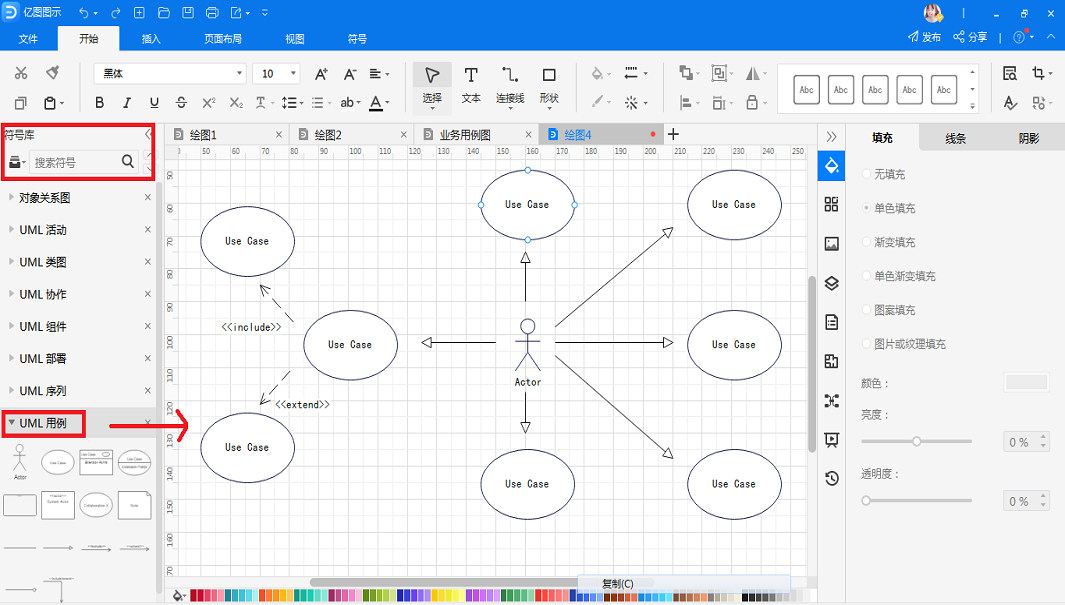

2、基本绘制:在新建的画布下,左侧是符号库,搜索框可以搜索需要的符号,左侧栏最底部点开“UML用例”,会列出绘制用例图所需的所有符号,根据自己业务所需,直接拖拽符号至中间白色区域即可开始绘制。

如何绘制用例图?

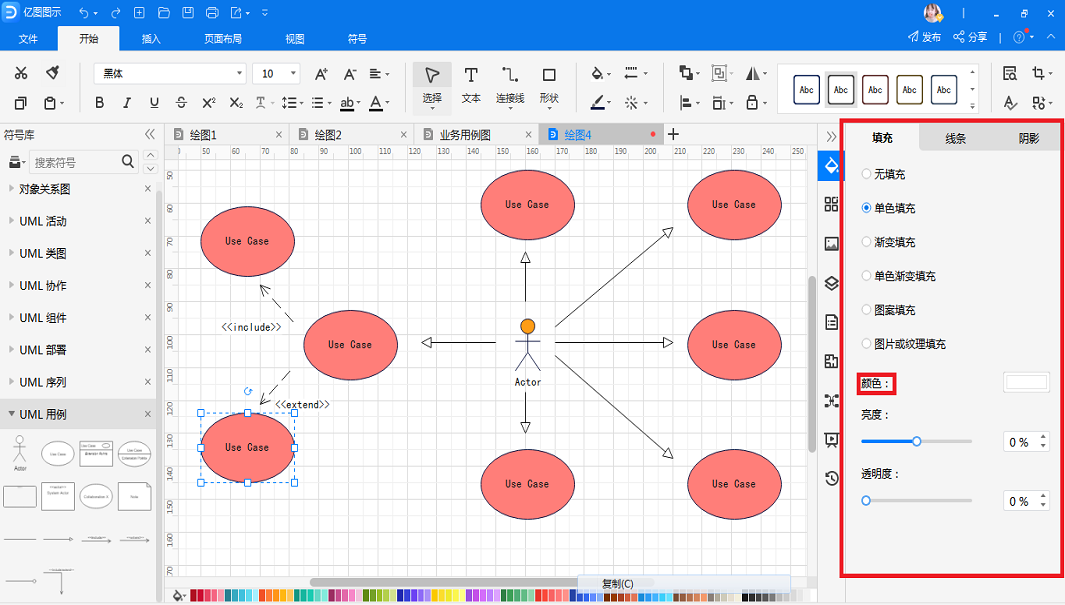

3、美化修饰:右侧有填充、线条、阴影功能,对绘制成型的用例图进一步美化,选中需要美化的符号,点选需要的美化项目即可。最后检查业务与用例图的搭配完整性后,一幅用例图就完成了。

如何绘制用例图?

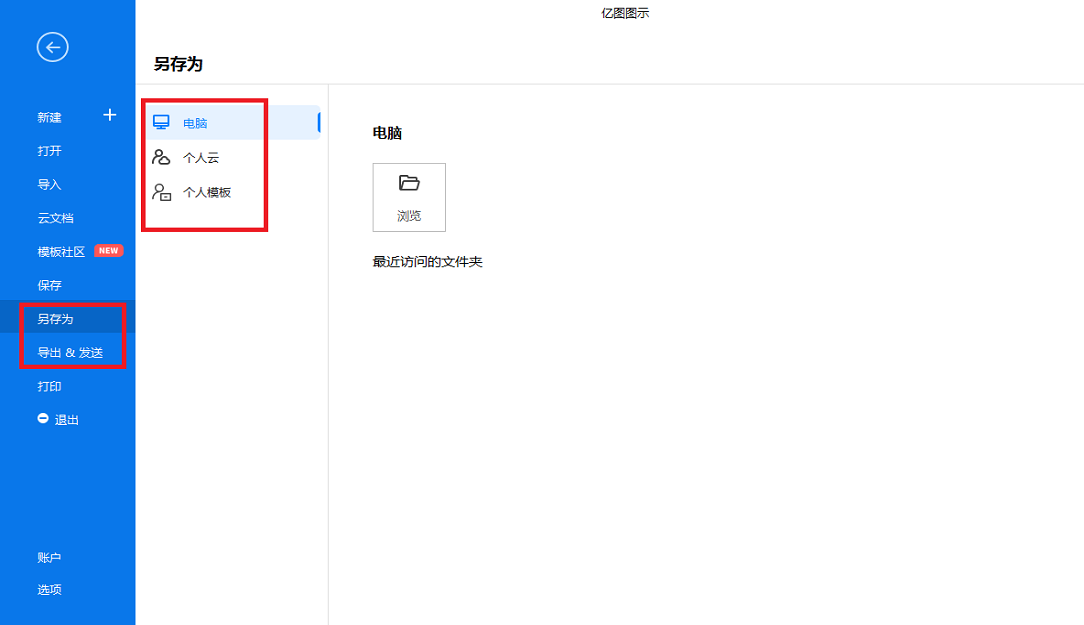

4、保存分享:制作完成之后,按照常规保存文件的方式保存本地就OK了,或者发布成为个人模板。

如何绘制用例图?
