STEP 7-Micro/WIN SMART，作为S7-200 SMART PLC的专用编程组态软件，能够在WindowsXP SP3及Windows 7操作系统上顺畅运行。它支持梯形图（LAD）、语句表（STL）以及功能块图（FBD）这三种编程语言，并且允许在部分语言程序间进行灵活转换。这款软件的安装包大小仅为不到200MB，既节省空间又便捷高效。在继承了STEP 7-Micro/WIN软件（S7-200 PLC的编程软件）的诸多优点的基础上，STEP 7-Micro/WIN SMART更增添了诸多人性化设计元素，使得编程变得更为简易，项目开发效率得到显著提升。接下来，我们将一起探索软件的安装、卸载以及软件窗口的各项功能。
3.1.1软件的安装与启动
软件的安装
STEP 7-Micro/WIN SMART的安装包体积小巧，仅为不到200MB，且安装过程中无需输入序列号，轻松便捷。

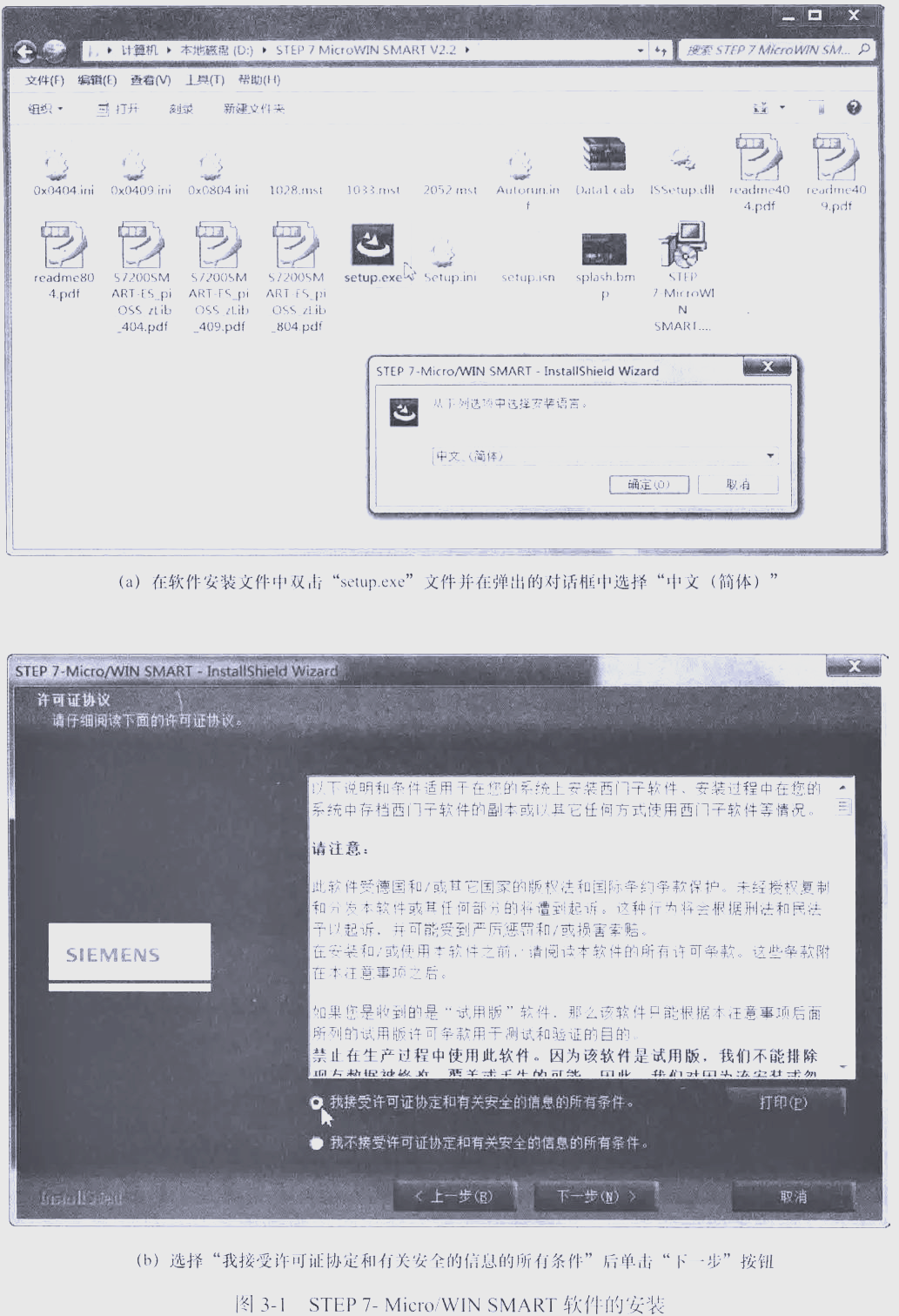

为了确保软件安装过程不受干扰，建议在开始之前暂时关闭计算机的安全防护软件，例如360安全卫士。接着，打开STEP 7-Micro/WIN SMART软件的安装文件夹，如上图3-1 (a)所示。在此，您会看到名为“setup.exe”的文件，双击它后，将弹出一个对话框让您选择软件的安装语言。请选择“中文(简体)”，然后点击“确定”开始安装。
在安装过程中，您可能会遇到一个要求您确认许可证协定和安全信息的对话框，如上图3-1 (b)所示。请仔细阅读并确认这些条款，然后勾选“我接受许可证协定和有关安全的信息的所有条件”，再点击“下一步”。

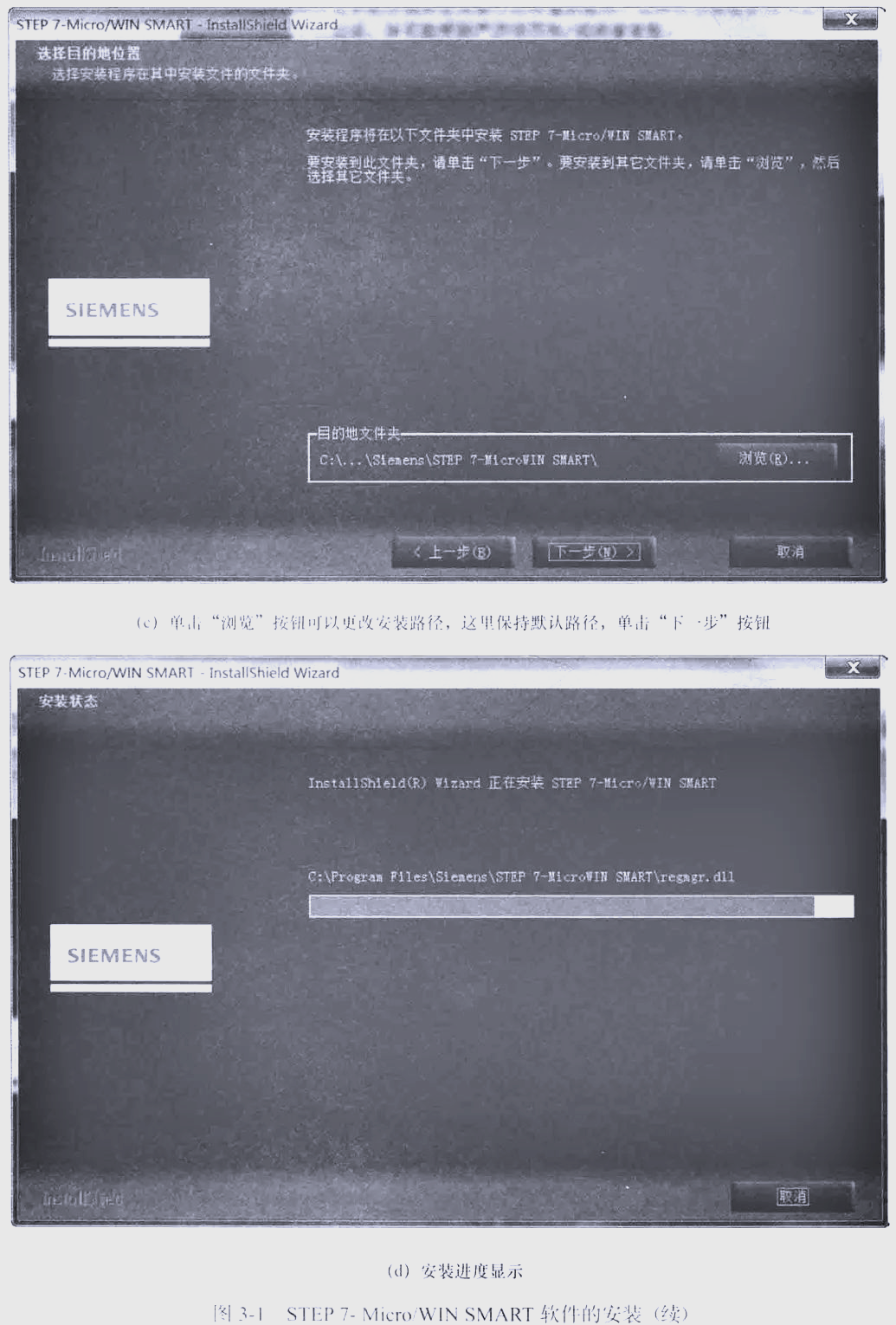

紧接着，您将看到一个对话框要求您选择软件的安装路径，如上图3-1(c)所示。如果您希望更改安装路径，可以点击“浏览”按钮进行选择。在这里，我们保持默认路径不变，直接点击“下一步”。
之后，软件将开始正式安装，这个过程可能需要一些时间，请耐心等待。安装完成后，您将看到一个安装完成对话框，如上图3-1 (f)所示。在此，您可以根据个人需要选择是否创建桌面快捷方式或启动软件。如果您不确定，或者想要稍后再进行这些操作，可以选择什么都不做，直接点击“完成”按钮结束安装。
启动STEP 7-Micro/WIN SMART软件

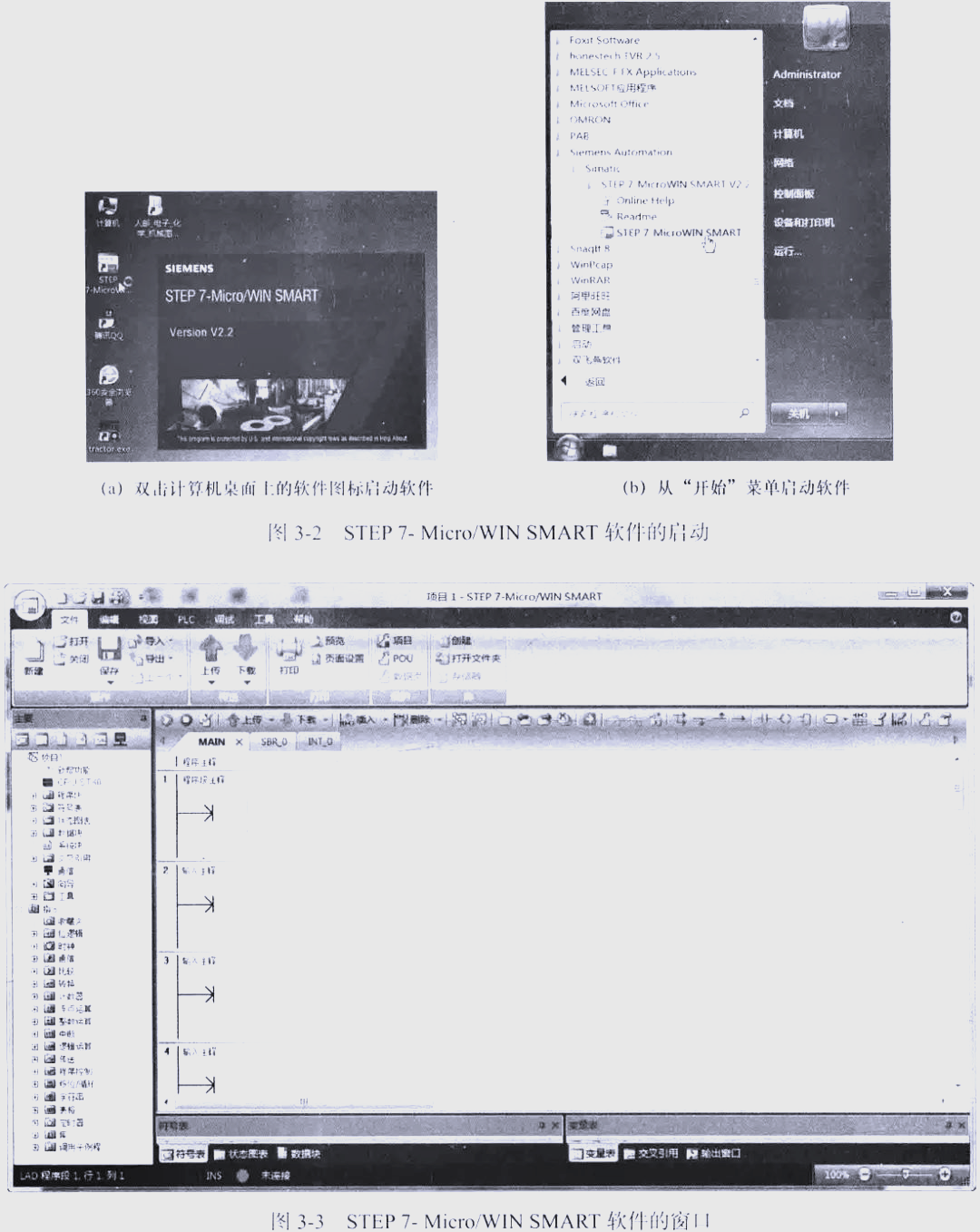

启动STEP 7-Micro/WIN SMART软件有两种方式：
其一，可以直接在计算机桌面上双击“STEP 7-Micro/WIN SMART”图标来启动软件，如图3-2 (a)所示；
其二，也可以从“开始”菜单中选择软件进行启动，如图3-2(b)所示。一旦软件启动成功，其主界面将呈现如图3-3所示的窗口。
3.1.2软件的卸载

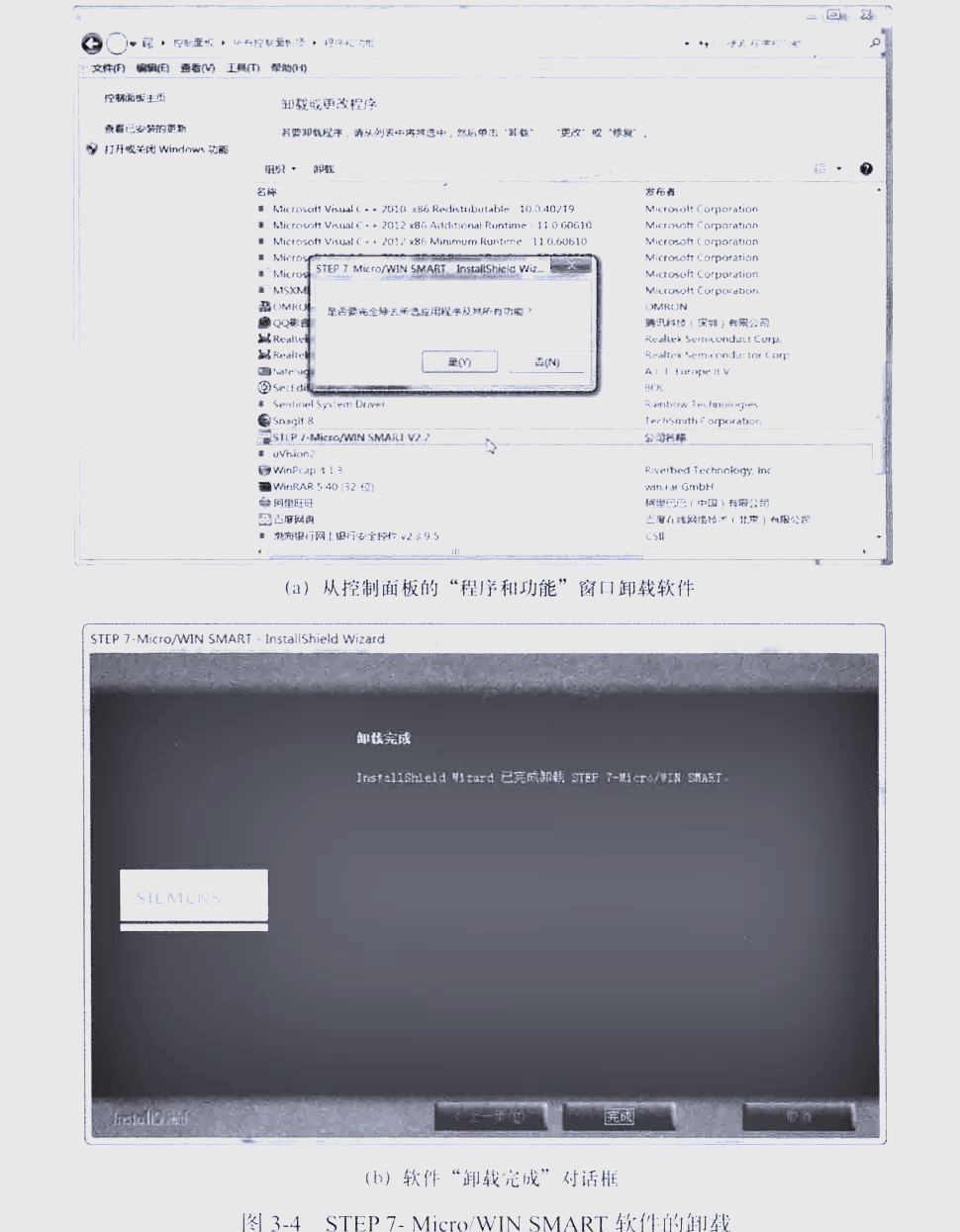

要卸载STEP 7-Micro/WIN SMART软件，您可以利用计算机的控制面板。以Windows 7操作系统为例，您需要从“开始”菜单进入控制面板，然后在控制面板窗口中双击“程序和功能”选项，这将打开“程序和功能”窗口，其中包含已安装的程序列表。在列表中找到并双击“STEP 7-Micro/WIN SMART V2.2”项，系统会弹出确认卸载的对话框。点击“是”按钮开始卸载过程，最后当出现“卸载完成”的对话框时，再次点击“完成”按钮即可完成软件的卸载。
3.1.3软件窗口组件详解

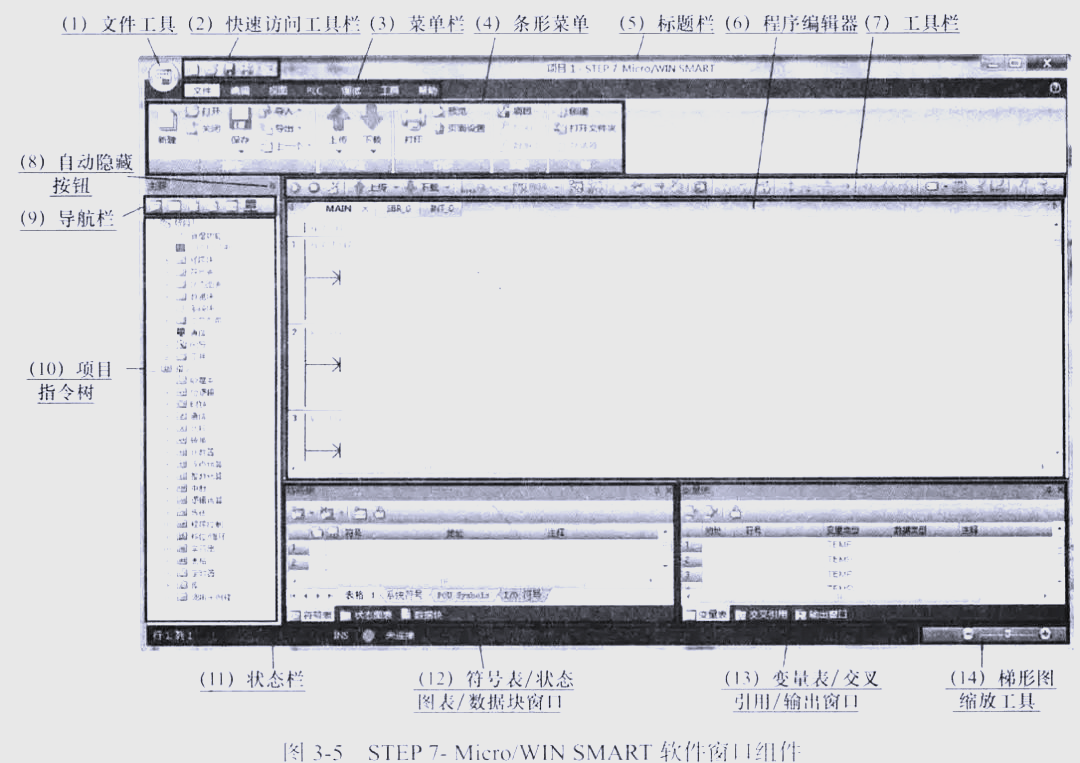

图3-5展示了STEP 7-Micro/WIN SMART软件的窗口界面，接下来，我们将逐一解读软件窗口中的各个组件。
文件工具：作为“文件”菜单的便捷入口，一旦点击，便会展开一个纵向的文件菜单，其中汇集了诸如新建、打开、另存为以及关闭等最常用的操作选项。
快速访问工具栏：该工具栏上集成了四个图标按钮，分别是新建、打开、保存和打印功能。点击右侧的倒三角小按钮，会弹出一个菜单，用户可以在其中定义更多工具、调整工具栏的显示位置，甚至最小化下方的横条形菜单。
菜单栏：包含“文件”、“编辑”、“视图”、“PLC”、“调试”、“工具”和“帮助”七个菜单。当用户单击其中任意一个菜单时，该菜单下的所有选项都会在下方的横向条形菜单区域中显示出来。
条形菜单：以横向条形方式展现菜单选项，目前展示的是“文件”菜单的内容。当在菜单栏中选择不同的菜单时，条形菜单的内容会随之改变。若在条形菜单上右击，会弹出一个快捷菜单，选择其中的“最小化功能区”选项，即可隐藏条形菜单，从而节省显示空间。而单击菜单栏中的某个菜单后，条形菜单会重新显示，之后又会自动隐藏。
标题栏：用于显示当前正在编辑的项目的文件名称。
程序编辑器：这是用于编写PLC程序的地方。通过单击左上方的“MAIN”、“SBR_0”、“INT_0”，可以分别切换到主程序编辑器、子程序编辑器和中断程序编辑器。默认情况下，系统会打开主程序编辑器，并使用梯形图(LAD)编程语言。若要更改编程语言，可以单击菜单栏的“视图”，然后在条形菜单区选择“STL”来切换为指令语句表(STL)编程，或选择“FBD”来切换为功能块图(FBD)编程。
工具栏：它提供了众多实用的工具，极大地方便了操作。值得注意的是，随着程序编辑器所使用的编程语言的不同，工具栏上的工具也会有所变化。当你将鼠标悬停在某个工具上时，会弹出一个提示框，其中详细说明了该工具的名称及其功能，如图3-6所示（以梯形图LAD编程语言为例）。
自动隐藏按钮：这个按钮用于控制窗口的显示与隐藏。当按钮图标呈现纵向纺锤形时，表示窗口处于显示状态。单击该按钮后，图标会变为横向纺锤形，同时，由该按钮控制的窗口会移动到软件窗口的边缘并隐藏起来。若此时将鼠标移至边缘隐藏部位，窗口又会重新显现。
导航栏：它坐落于项目树之上，包含符号表、状态图表、数据块、系统块、交叉引用以及通信等六个功能按钮。通过单击这些图标，用户可以迅速打开相应的图表或对话框，从而实现对项目树中对象的便捷访问。简言之，单击导航栏上的某个按钮，就如同在项目树中展开某一项并双击其对应内容一样，高效且直观。
项目指令树：它全面展现了项目中的所有对象与编程指令。在编程过程中，用户可以首先单击某个指令包前的加号，以此展开并查看该指令包内所包含的各项指令。随后，可以通过拖放的方式将所需的指令直接移入程序编辑器中，或通过双击指令，将其精准插入至程序编辑器中当前光标所在的位置。而对于项目对象的选择，则同样可以通过双击来实现，同时，右键快捷菜单更为用户提供了丰富的操作选项，以便进行更深入的操作。
状态栏功能：状态栏位于编程界面的底部，主要用于显示光标在程序编辑窗口中的当前位置、编辑模式（插入模式INS或覆盖模式OVR），以及计算机与PLC的实时连接状态等信息。用户可以通过在状态栏上右击，弹出快捷菜单，进行状态栏显示内容的个性化设置。
符号表/状态图表/数据块窗口功能：这些窗口以重叠方式呈现，便于用户根据需要切换查看。通过单击窗口下方的选项卡，可轻松切换至不同的显示内容，例如，从符号表切换至系统符号表或I/O符号表等。此外，右上角的纺锤形按钮提供了一种便捷的隐藏窗口方式，只需轻点一下，窗口即可隐藏至左下角，为用户提供更多的操作空间。
变量表/交叉引用/输出窗口功能：这些窗口同样以重叠方式呈现，为用户提供灵活的查看选项。通过单击窗口下方的选项卡，用户可以轻松切换至所需的显示内容，例如，从变量表切换至交叉引用或输出窗口等。此外，每个窗口右上角的纺锤形按钮都为用户提供了一个简便的隐藏方式，只需轻点，窗口即可迅速隐藏至左下角，从而释放操作空间。
梯形图缩放工具：此工具位于程序编辑器中，用于调整梯形图的显示大小。用户可以通过单击“+”或“-”按钮来改变显示大小，每次单击将使显示大小改变5%，调节范围在50%~150%之间。另外，拖动滑块也是一种便捷的调节方式。

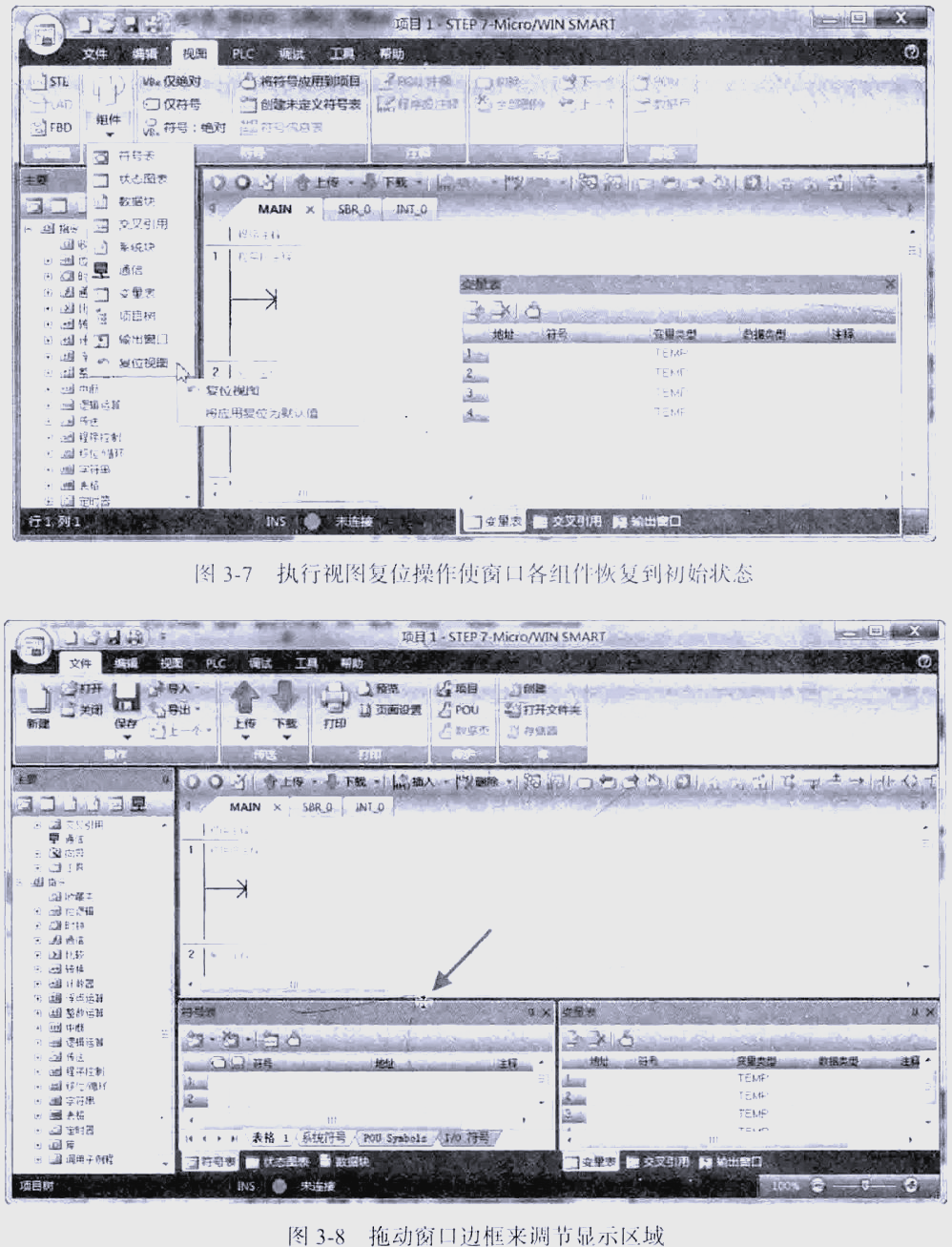

在使用STEP 7-Micro/WIN SMART软件时，有时可能会发现窗口组件的排列变得混乱。此时，执行视图复位操作是一个有效的解决办法。该操作能将所有窗口组件恢复至软件安装时的原始状态。具体来说，就是单击菜单栏中的“视图”选项，在下方的横向条形菜单中选择“组件”的下拉按钮，然后从弹出的菜单中选择“复位视图”。完成这些步骤后，关闭并重新启动软件，即可看到各窗口组件已恢复至初始设置。
另外，符号表、状态图表、数据块窗口以及变量表、交叉引用、输出窗口等组件，在初始状态下仅显示选项卡部分。若要查看完整内容，需用鼠标将程序编辑器的下边框向上拖动，这样相关窗口才会完全显示出来，如图3-8所示。
